Capannone Industriale

Il capannone industriale presenta una forma trapezoidale distintiva e adotta tipologie strutturali in acciaio diverse all’interno dello stesso organismo strutturale. Il corpo principale, di forma rettangolare, è caratterizzato da una struttura con pilastri e copertura reticolare spaziale. Nella parte laterale, di forma triangolare, la struttura prevede una copertura con travi ed arcarecci.

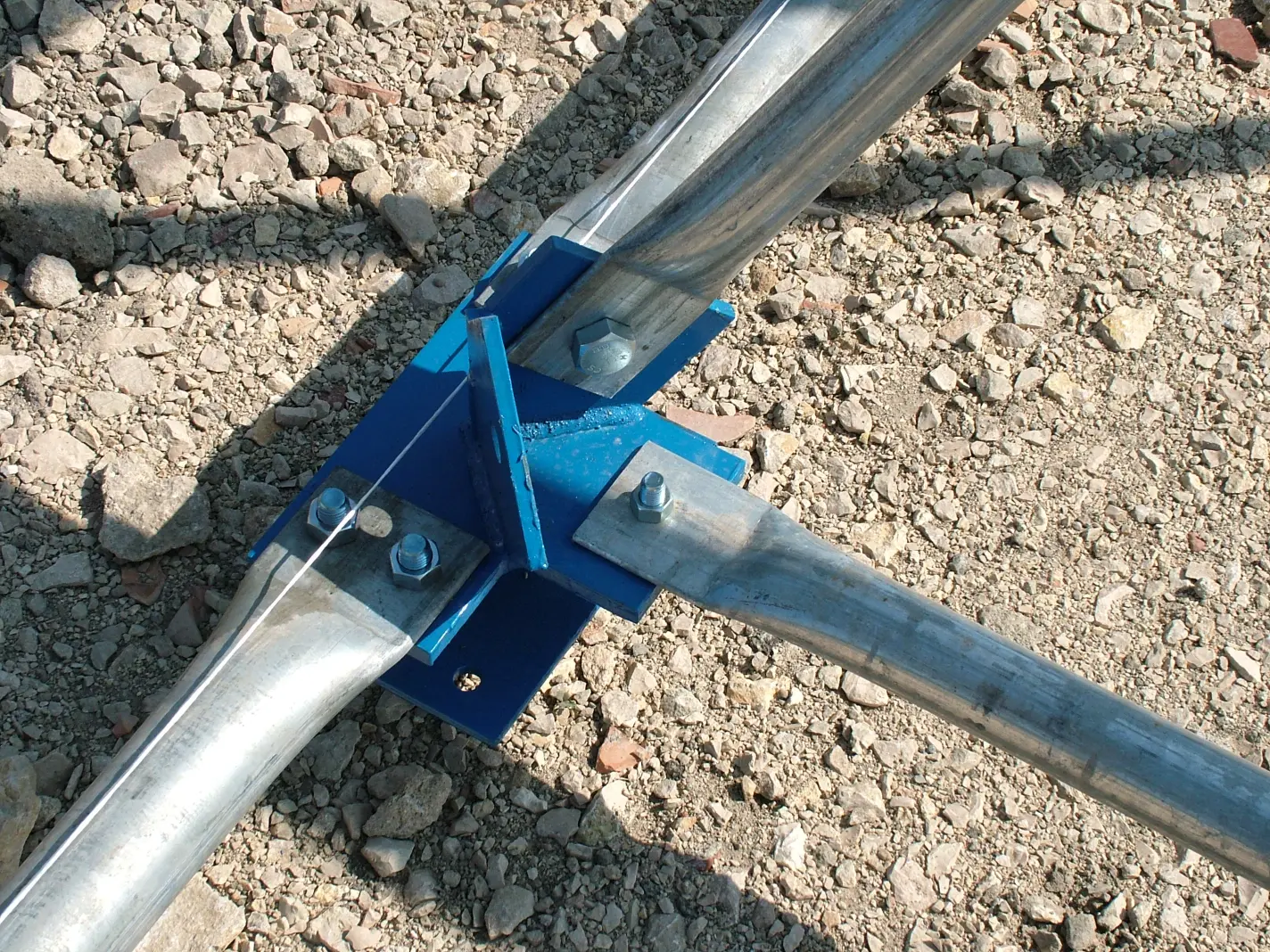

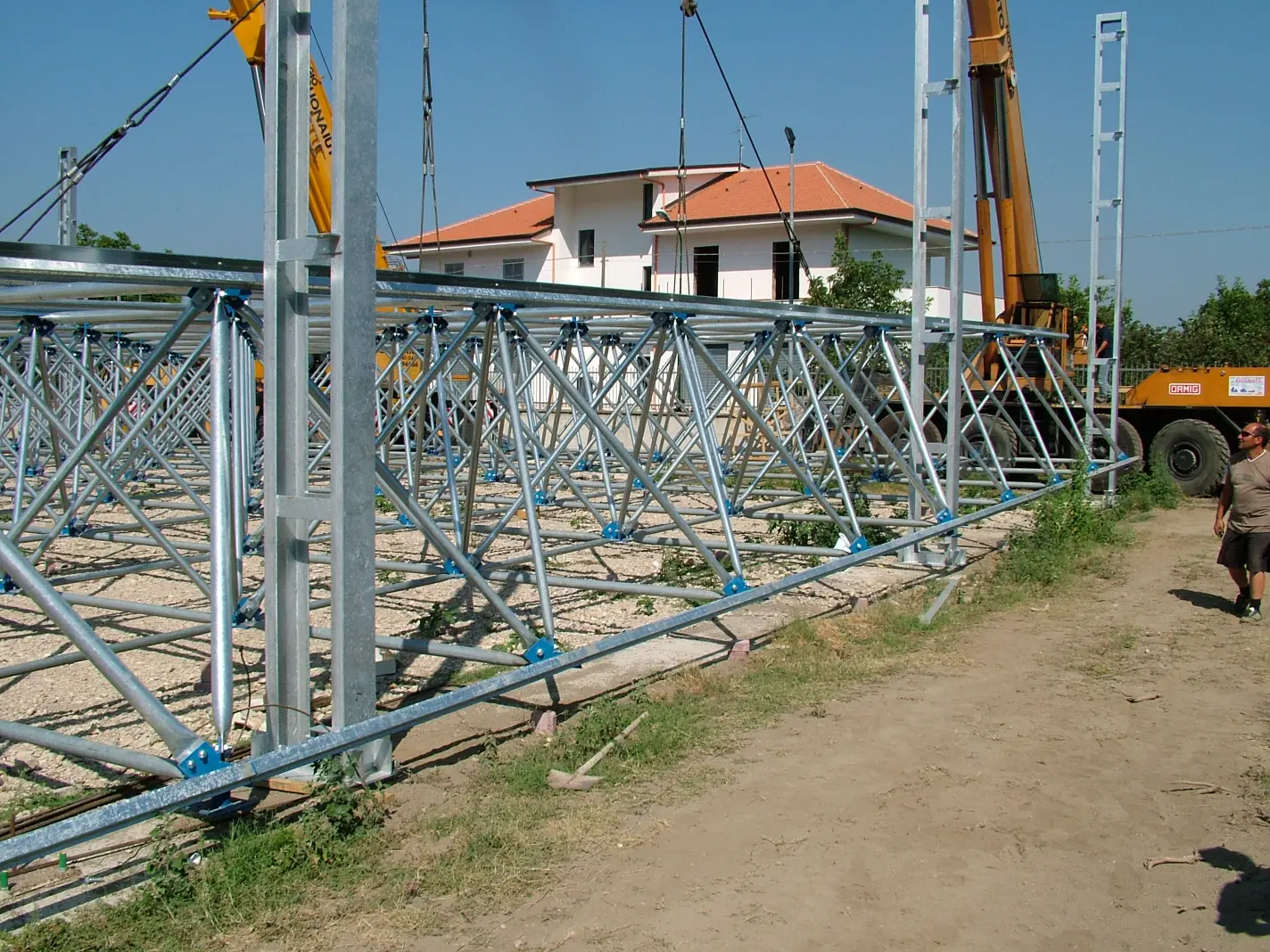

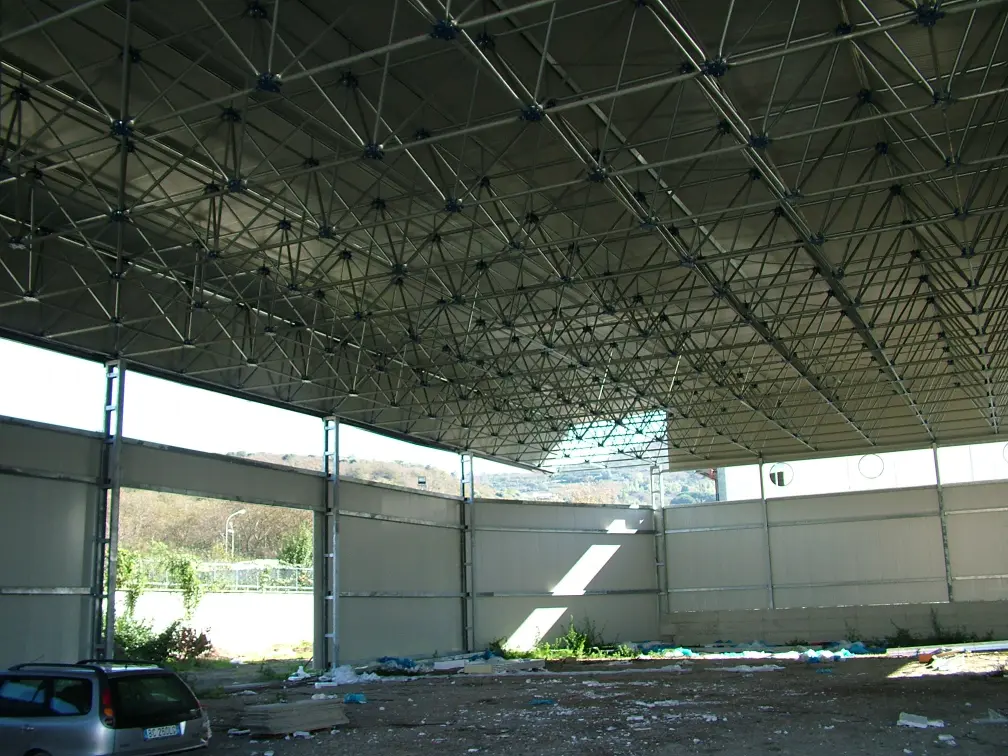

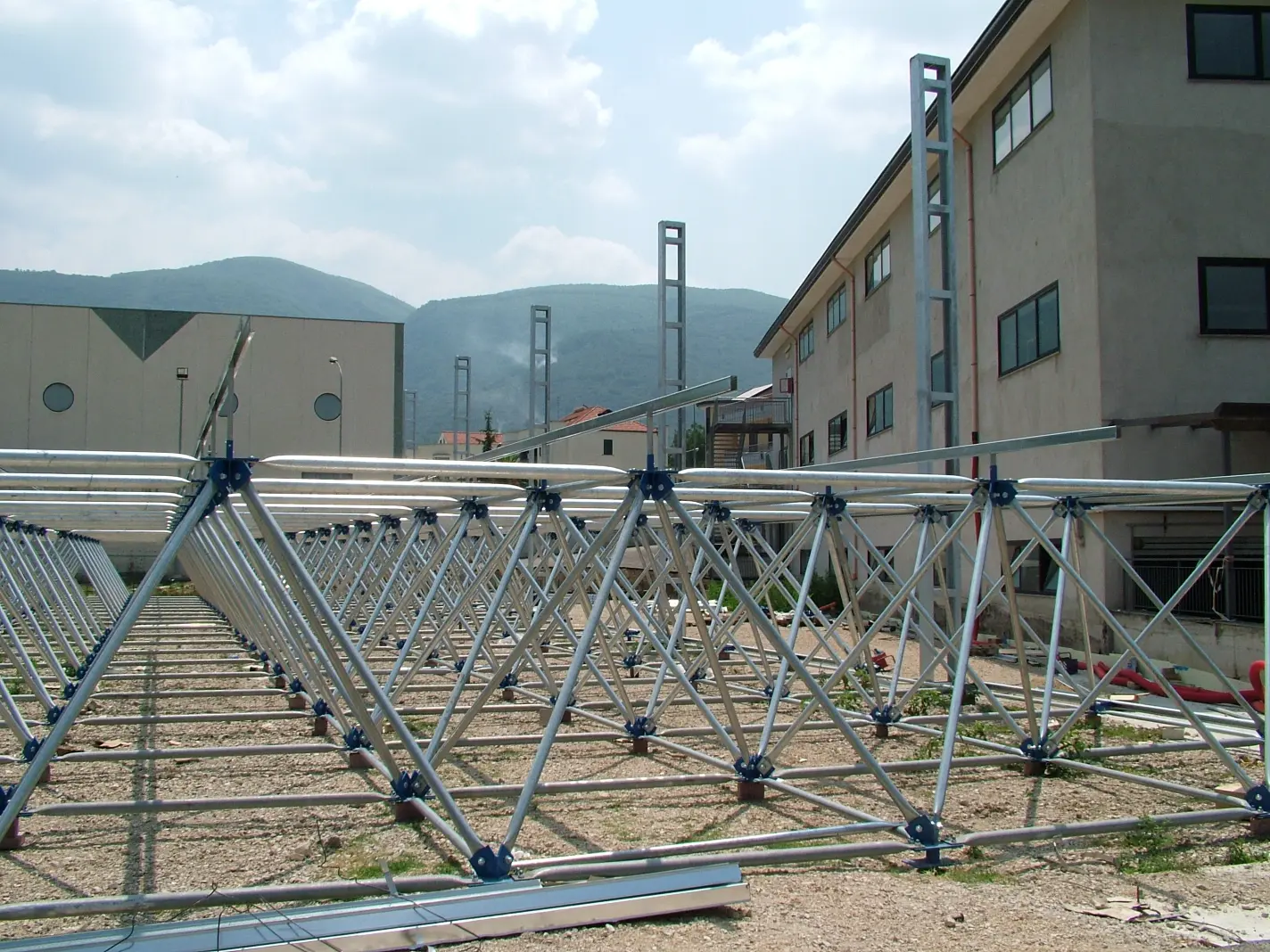

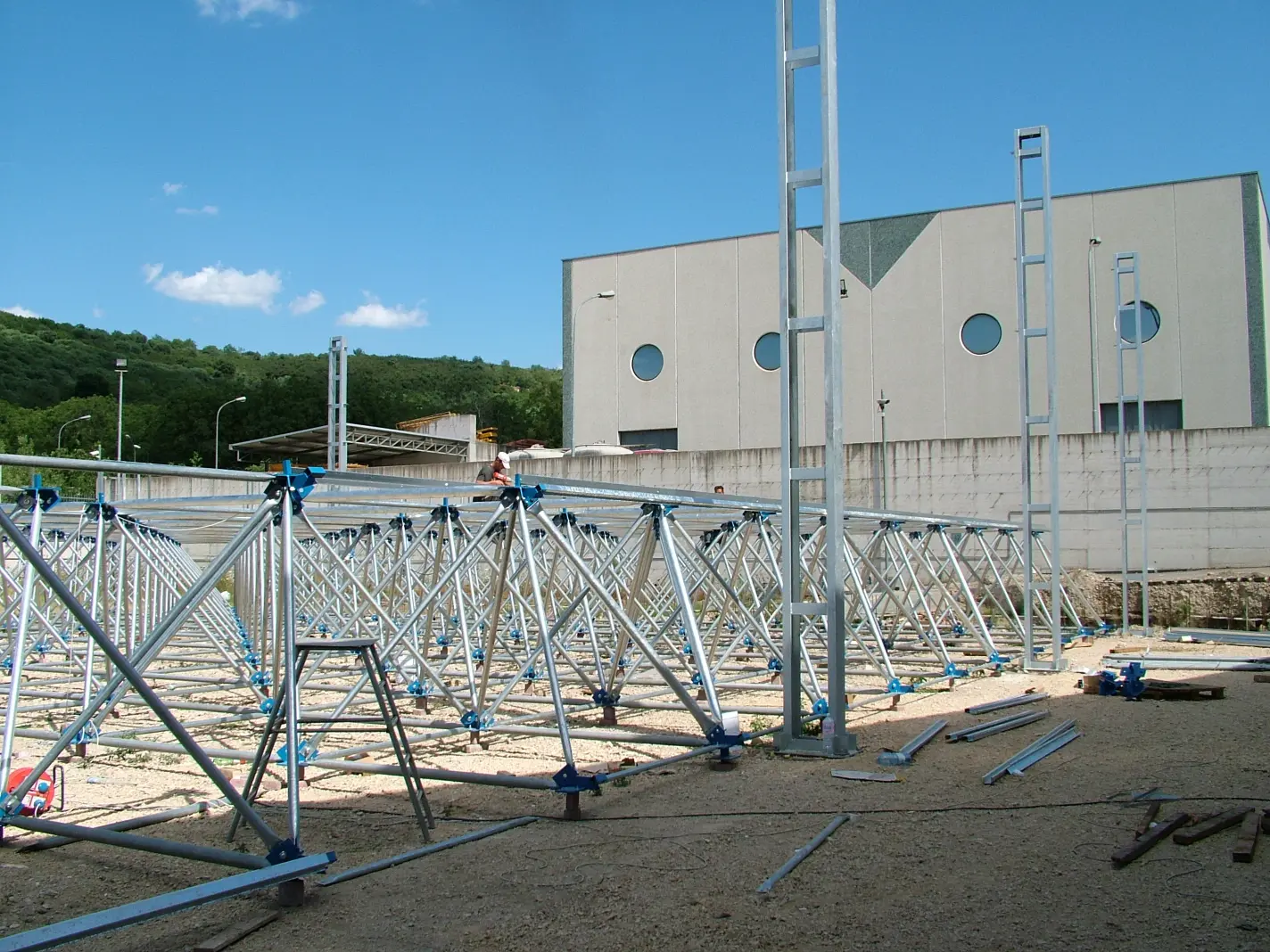

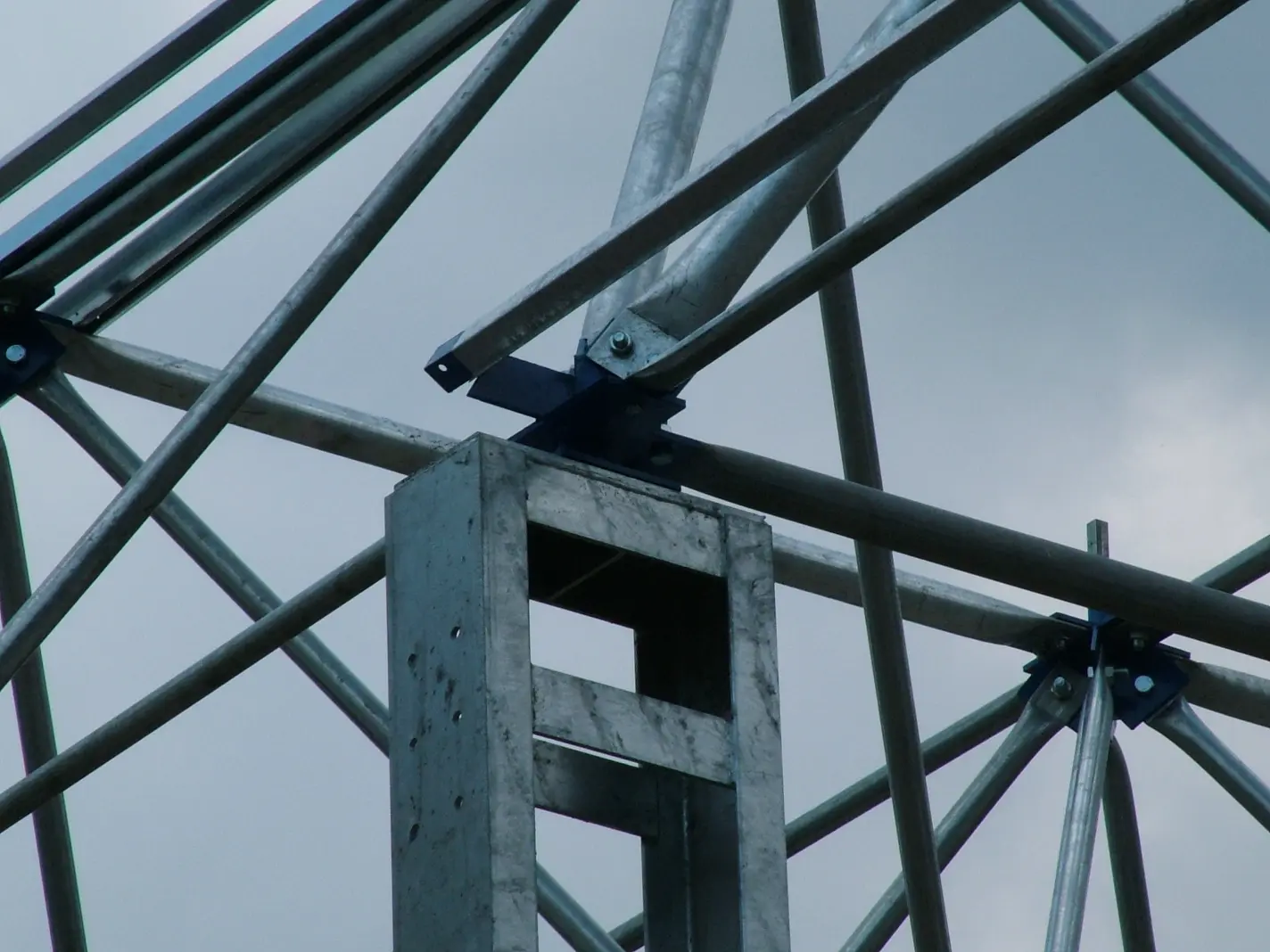

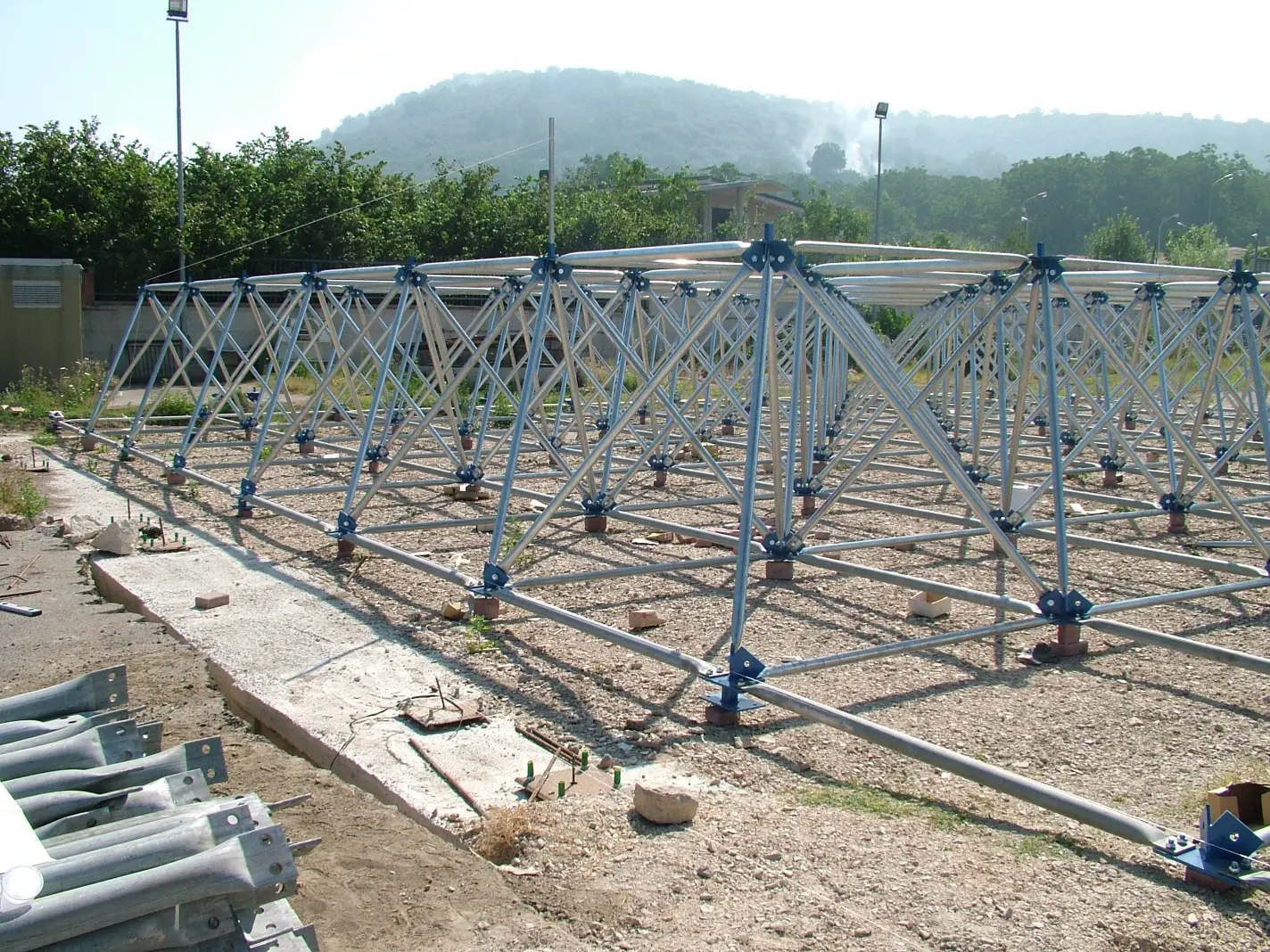

La struttura del capannone utilizza elementi verticali costituiti da pilastri calastrellati in profili UNP 220 (220×500)mm. Nella parte laterale, sono stati impiegati profili HEA 260. La copertura del corpo principale è stata realizzata con una struttura reticolare spaziale NUVI SPACE SYSTEM (dimensioni in pianta di circa 27,9 x 47,38 m), brevettato dall’ing. Vincenzo Nunziata. Questa copertura è formata da giunti a flange saldate e profili tubolari schiacciati alle estremità, bullonati ai giunti stessi. Nella zona laterale confinante con un capannone preesistente, la copertura di forma triangolare è stata realizzata con travi tipo IPE ed UNP.

La fondazione è costituita da travi in c.a. a sezione rettangolare di dimensioni 120×50. In corrispondenza di un unico pilastro a confine con HEA 260, per la presenza di un salto di quota esistente (rampa scala), è stato realizzato un plinto a quota inferiore rispetto alla fondazione rettangolare (circa –1,5 m).
